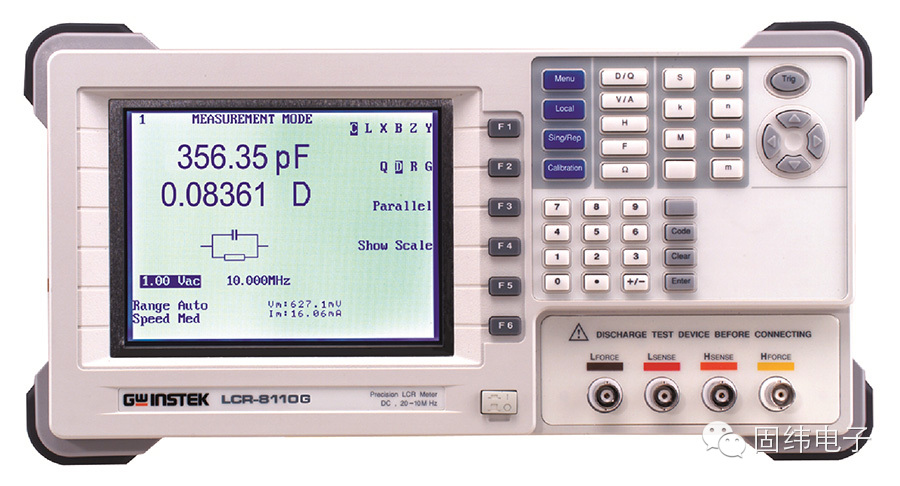

LCR-8101G，LCR-8105G，LCR-8110G電容C，電感L，電阻R是電子工程師在產品設計中*常用的電子元器件。作為常見的小小的被動器件，確影響著電路的參數，也直接牽扯的電子產品的優劣。所以對于每個元器件（電容/電感/電阻），我們要了解其特性參數，也需要時刻準確測量到這些參數。

LCR測試儀就是用來測試元器件（電容/電感/電阻）參數的。在一般情況下，電阻只要測量其直流電阻值就可以了，這樣可以使用萬用表（例GDM-8261A）或者電阻測試儀（例GOM-802），另外固緯電子LCR-8000G系列也具有直流電阻測量功能。與普通電阻不同，對于電感和電容，就需要采用交流方式來測量。LCR測試儀就是采用交流電進行測量。對于交流電而言，電壓V與電流I的比值是阻抗Z，直流方式下的電阻R只需用‘大小’來表示，而阻抗Z確包含了‘大小’和‘相位’兩個要素，在數學上用復數和矢量來表示。

對于使用LCR測試儀來測試器件，我們要重點注意以下幾點:

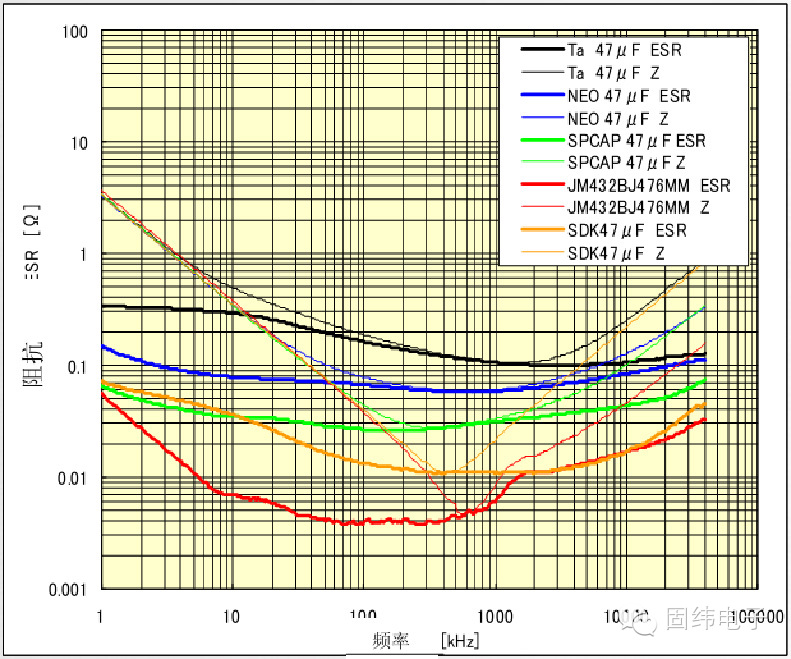

1,選擇正確的測試條件。元器件廠商給出的器件參數值所代表的是在規定的測量條件下能達到的性能，以及允許出現的偏差值。下圖為部分品牌的電容與頻率的特性曲線。

我們可以看到在不同的測試頻率下，電容的參數出現非線性的變化，所以我們對于測量某元器件時候，一定要選擇合適的測量頻率以及測量電壓，另外對于某些器件可能還需要設置偏置電壓等測試條件。對于需要觀測器件的頻率特性，固緯電子LCR-8000G系列具有頻率掃描測量模式，能直觀的觀測不同頻率情況下器件的參數變化，這點對于研發測試中能給工程師帶來便利。

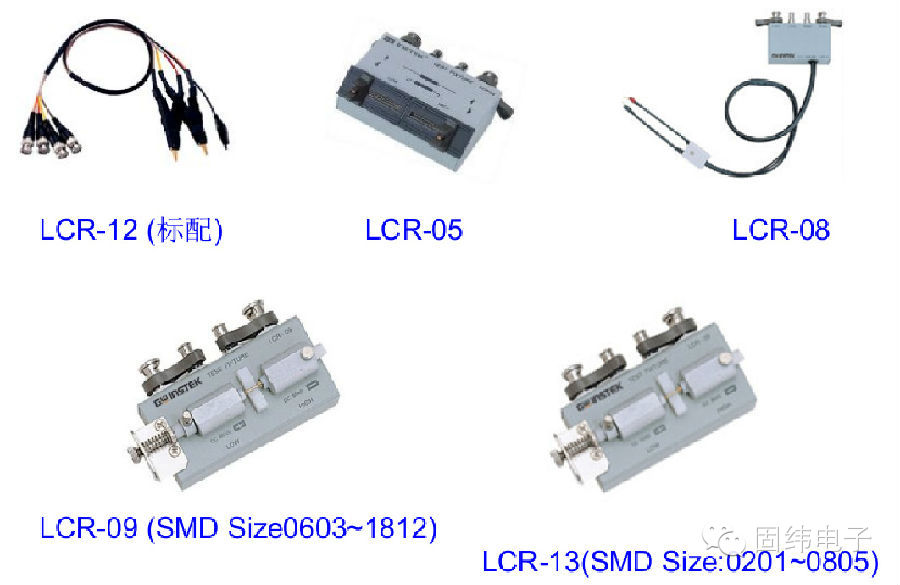

2，選擇合適測量治具。測量治具也是LCR測試儀的重要組成部分，對于封裝方式多樣化的元器件，LCR也有多種測量治具選擇。以下為固緯LCR測試治具以及測量范圍。合適的測量治具不僅帶來測量的便捷，更是測量準確性的保證。

3，正確的零點校正。LCR測試儀的零點漂移會隨著測試條件的變換或者是測試治具的不同而產生改變，所以開路以及短路的零點校正非常必要。所以LCR測試儀都有開路和短路校正的設置。
