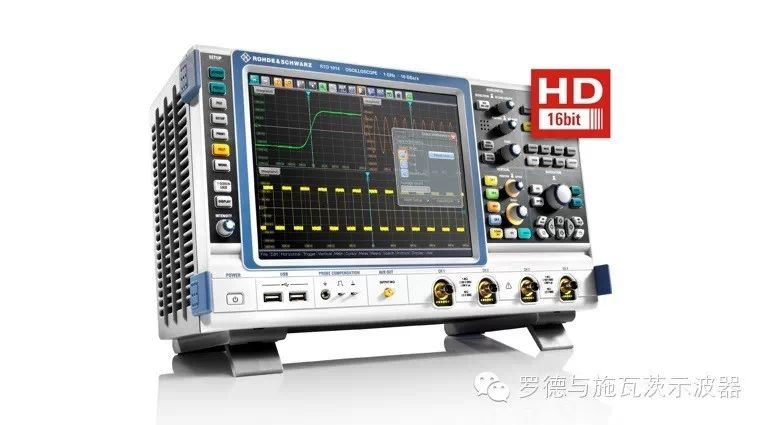

R&S RTO和R&S RTE系列示波器的高分辨率模式可以達到16bit垂直分辨率的精度，比8bit精度提升了有256倍。波形更精細，而且可以顯示被噪聲淹沒的信號細節。用戶也能夠得到更準確的測試結果。

2014年11月6日，慕尼黑 — 羅德與施瓦茨公司（以下簡稱R&S公司）發布R&S RTO和R&S RTE示波器高分辨率選件，應用于需要高垂直分辨率的應用場景，尤其對于高壓信號里檢測小電壓信號細節這種應用。例如對開關電源的特性分析。開關管上打開和關斷時的電壓差有幾百伏高壓，就需要高精度對小電壓進行測量。

高分辨率模式提升了R&S公司示波器垂直分辨率達到16bit，比8bit精度提升了有256倍。通過對ADC后的信號進行低通濾波實現高分辨率。這是基于低通濾波器濾除噪聲，提高信噪比實現。我們可以根據所測試信號特征調節低通濾波器帶寬（10KHz-500MHz）。帶寬越小，分辨率越高。

高分辨模式下可以看到更精細的波形，能夠顯示被噪聲淹沒的信號細節。示波器垂直量程需要設置到500uv/div才能分析這些信號的細節。基于示波器的前端低噪聲和高精度單核ADC，R&S RTO和R&S RTE具備優異動態范圍和測試精度。切換到高分辨模式，可以測試到更加準確的結果。

R&S公司示波器獨特的數字觸發系統能夠觸發到*高分辨率的信號，高達16bit的采樣點與觸發條件比對，并實現觸發。這就意味著在小信號觸發時，R&S公司示波器能夠隔離觸發更小的信號。

切換到高分辨模式不會影響測試速度和功能。示波器ASIC電路中的數字濾波器能夠提高分辨率和噪聲抑制，在做實時處理時的捕獲率和處理速度依然是非常快的，快速得到測試結果。另外，示波器的所有分析工具，例如自動化測試、FFT分析和歷史模式，都可以在高精度模式下使用。

R&S公司示波器高精度選件R&S RTO-K17和R&S RTE-K17已經正式發布。
